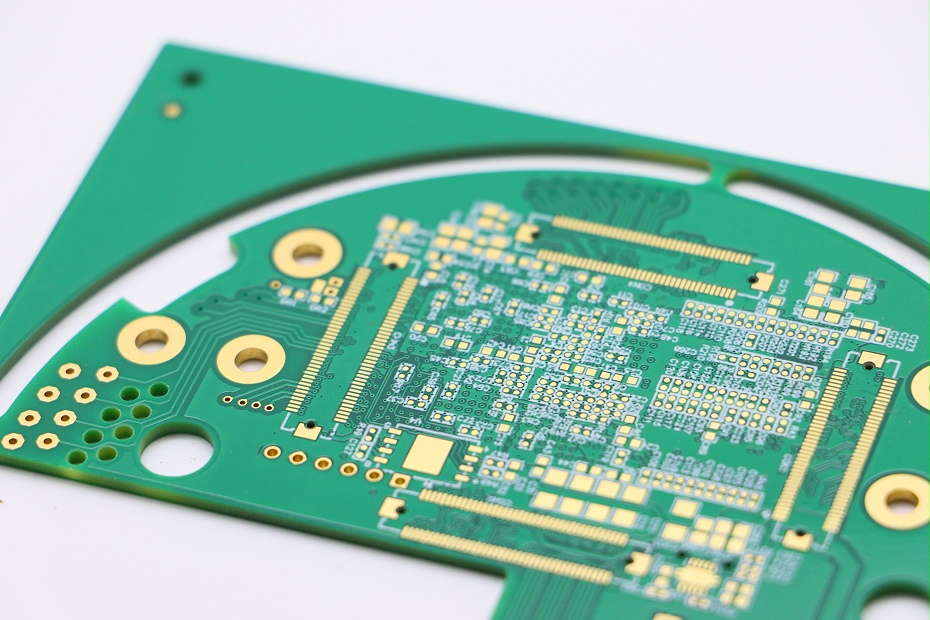

生产一块pcb电路板需要经过很多个环节，每一道工序都需要精细的操作和控制。本文新葡萄8883官网amg小编和大家讲讲生产pcb电路板流程都有哪些步骤。
1、 PCB设计设计阶段：通过CAD软件进行PCB电路原理图和PCB布局的设计，确定PCB板的尺寸、布线方式、焊盘大小等信息。
2、PCB图形转换阶段：在PCB设计完成后，需要将电路原理图和PCB布局图转换成Gerber文件，以便进行制版和刻蚀等工艺。
3、PCB制板阶段：新葡萄8883官网amgpcb生产中的核心环节，需要把Gerber文件转换成光阻膜，然后通过曝光、显影等工艺将光阻膜图形转移到铜箔上，制作出PCB板的线路和图形。
4、PCB刻蚀阶段：将不需要的铜箔部分去除的过程，通过将制版后的铜箔浸泡在蚀剂中，等待一定时间后，将多余的铜箔刻蚀掉，形成PCB板的线路和图形。
5、PCB钻孔阶段：在新葡萄8883官网amgPCB板上钻出各种孔位，包括焊盘孔、定位孔、安装孔等。钻孔需要使用钻床或钻孔机进行操作。
6、PCB涂覆阶段：将覆铜板上的光阻膜去除，然后通过烘干、暴光等过程覆盖一层焊膜，以便进行后续的焊接操作。
7、PCB焊接阶段：将元器件安装到新葡萄8883官网amgPCB板上，并进行焊接的过程。焊接过程中需要使用烙铁或焊接设备进行操作。
8、PCB检测阶段：对焊接后的新葡萄8883官网amgPCB板进行质量检测的过程，主要包括AOI检测、X射线检测、ICT检测等。
9、清洗阶段：将焊接后的新葡萄8883官网amgPCB板清洗干净的过程，以便进行后续的封装和组装操作。
PCB电路板在生产过程中会接触到多种化学药品和设备，为了保证操作人员的安全和健康，需要进行安全操作，提高安全意识，预防出现安全隐患。同时PCB在生产中涉及到的化学药品和废水废气等问题，要采取合理的废弃物处理措施，减少对环境的影响。
以上便是新葡萄8883官网amg生产pcb电路板流程的一些相关介绍，希望对你有所帮助。
